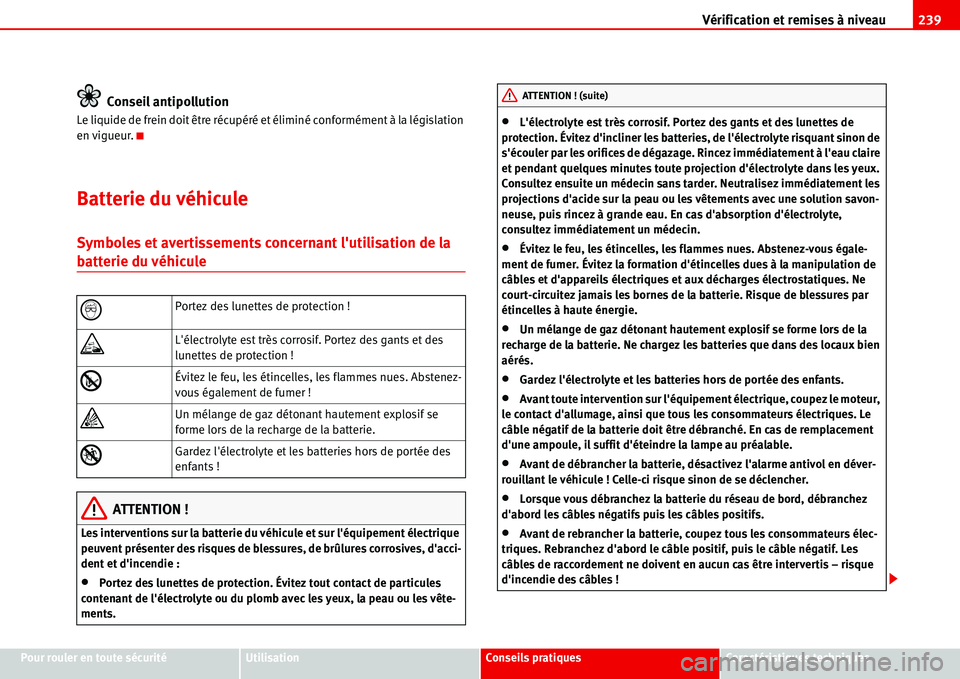

Vérification et remises à niveau239
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques
Conseil antipollution
Le liquide de frein doit être récupéré et éliminé conformément à la législation
en vigueur.
Batterie du véhicule
Symboles et avertissements concernant l'utilisation de la
batterie du véhicule
ATTENTION !
Les interventions sur la batterie du véhicule et sur l'équipement électrique
peuvent présenter des risques de blessures, de brûlures corrosives, d'acci-
dent et d'incendie :
•Portez des lunettes de protection. Évitez tout contact de particules
contenant de l'électrolyte ou du plomb avec les yeux, la peau ou les vête-
ments.
•L'électrolyte est très corrosif. Portez des gants et des lunettes de
protection. Évitez d'incliner les batteries, de l'électrolyte risquant sinon de
s'écouler par les orifices de dégazage. Rincez immédiatement à l'eau claire
et pendant quelques minutes toute projection d'électrolyte dans les yeux.
Consultez ensuite un médecin sans tarder. Neutralisez immédiatement les
projections d'acide sur la peau ou les vêtements avec une solution savon-
neuse, puis rincez à grande eau. En cas d'absorption d'électrolyte,
consultez immédiatement un médecin.
•Évitez le feu, les étincelles, les flammes nues. Abstenez-vous égale-
ment de fumer. Évitez la formation d'étincelles dues à la manipulation de
câbles et d'appareils électriques et aux décharges électrostatiques. Ne
court-circuitez jamais les bornes de la batterie. Risque de blessures par
étincelles à haute énergie.
•Un mélange de gaz détonant hautement explosif se forme lors de la
recharge de la batterie. Ne chargez les batteries que dans des locaux bien
aérés.
•Gardez l'électrolyte et les batteries hors de portée des enfants.
•Avant toute intervention sur l'équipement électrique, coupez le moteur,
le contact d'allumage, ainsi que tous les consommateurs électriques. Le
câble négatif de la batterie doit être débranché. En cas de remplacement
d'une ampoule, il suffit d'éteindre la lampe au préalable.
•Avant de débrancher la batterie, désactivez l'alarme antivol en déver-
rouillant le véhicule ! Celle-ci risque sinon de se déclencher.
•Lorsque vous débranchez la batterie du réseau de bord, débranchez
d'abord les câbles négatifs puis les câbles positifs.
•Avant de rebrancher la batterie, coupez tous les consommateurs élec-
triques. Rebranchez d'abord le câble positif, puis le câble négatif. Les
câbles de raccordement ne doivent en aucun cas être intervertis – risque
d'incendie des câbles !
Portez des lunettes de protection !
L'électrolyte est très corrosif. Portez des gants et des
lunettes de protection !
ŽÉvitez le feu, les étincelles, les flammes nues. Abstenez-
vous également de fumer !
ŸUn mélange de gaz détonant hautement explosif se
forme lors de la recharge de la batterie.
Gardez l'électrolyte et les batteries hors de portée des
enfants !
ATTENTION ! (suite)

Vérification et remises à niveau 240

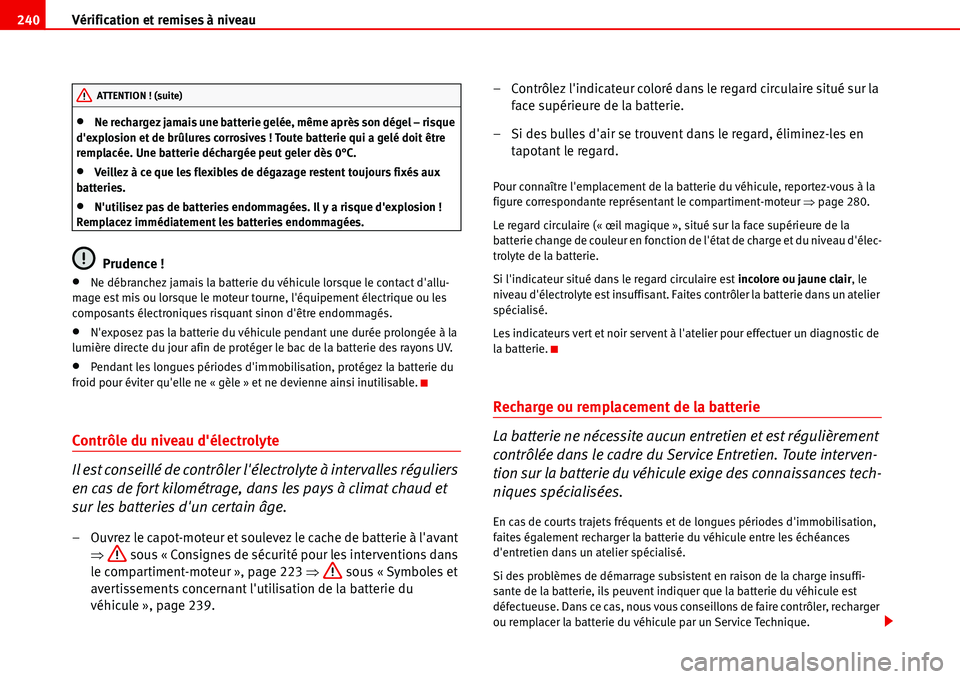

•Ne rechargez jamais une batterie gelée, même après son dégel – risque
d'explosion et de brûlures corrosives ! Toute batterie qui a gelé doit être
remplacée. Une batterie déchargée peut geler dès 0°C.
•Veillez à ce que les flexibles de dégazage restent toujours fixés aux
batteries.
•N'utilisez pas de batteries endommagées. Il y a risque d'explosion !
Remplacez immédiatement les batteries endommagées.
Prudence !
•Ne débranchez jamais la batterie du véhicule lorsque le contact d'allu-
mage est mis ou lorsque le moteur tourne, l'équipement électrique ou les
composants électroniques risquant sinon d'être endommagés.
•N'exposez pas la batterie du véhicule pendant une durée prolongée à la
lumière directe du jour afin de protéger le bac de la batterie des rayons UV.
•Pendant les longues périodes d'immobilisation, protégez la batterie du
froid pour éviter qu'elle ne « gèle » et ne devienne ainsi inutilisable.
Contrôle du niveau d'électrolyte
Il est conseillé de contrôler l'électrolyte à intervalles réguliers
en cas de fort kilométrage, dans les pays à climat chaud et
sur les batteries d'un certain âge.
– Ouvrez le capot-moteur et soulevez le cache de batterie à l'avant
Ÿ sous « Consignes de sécurité pour les interventions dans
le compartiment-moteur », page 223 Ÿ sous « Symboles et
avertissements concernant l'utilisation de la batterie du
véhicule », page 239.– Contrôlez l'indicateur coloré dans le regard circulaire situé sur la
face supérieure de la batterie.
– Si des bulles d'air se trouvent dans le regard, éliminez-les en
tapotant le regard.
Pour connaître l'emplacement de la batterie du véhicule, reportez-vous à la
figure correspondante représentant le compartiment-moteur Ÿpage 280.
Le regard circulaire (« œil magique », situé sur la face supérieure de la
batterie change de couleur en fonction de l'état de charge et du niveau d'élec-
trolyte de la batterie.
Si l'indicateur situé dans le regard circulaire est incolore ou jaune clair, le
niveau d'électrolyte est insuffisant. Faites contrôler la batterie dans un atelier
spécialisé.
Les indicateurs vert et noir servent à l'atelier pour effectuer un diagnostic de
la batterie.
Recharge ou remplacement de la batterie
La batterie ne nécessite aucun entretien et est régulièrement
contrôlée dans le cadre du Service Entretien. Toute interven-
tion sur la batterie du véhicule exige des connaissances tech-
niques spécialisées.
En cas de courts trajets fréquents et de longues périodes d'immobilisation,
faites également recharger la batterie du véhicule entre les échéances
d'entretien dans un atelier spécialisé.
Si des problèmes de démarrage subsistent en raison de la charge insuffi-
sante de la batterie, ils peuvent indiquer que la batterie du véhicule est
défectueuse. Dans ce cas, nous vous conseillons de faire contrôler, recharger
ou remplacer la batterie du véhicule par un Service Technique.
ATTENTION ! (suite)

Vérification et remises à niveau241
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques Recharge de la batterie du véhicule

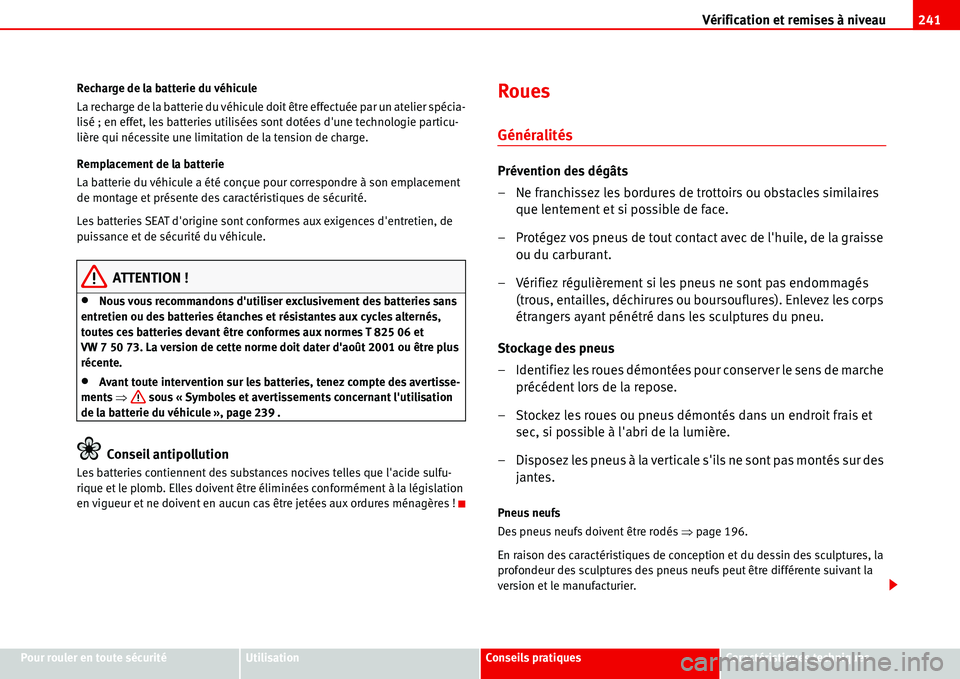

La recharge de la batterie du véhicule doit être effectuée par un atelier spécia-
lisé ; en effet, les batteries utilisées sont dotées d'une technologie particu-
lière qui nécessite une limitation de la tension de charge.
Remplacement de la batterie
La batterie du véhicule a été conçue pour correspondre à son emplacement
de montage et présente des caractéristiques de sécurité.
Les batteries SEAT d'origine sont conformes aux exigences d'entretien, de
puissance et de sécurité du véhicule.
ATTENTION !
•Nous vous recommandons d'utiliser exclusivement des batteries sans
entretien ou des batteries étanches et résistantes aux cycles alternés,
toutes ces batteries devant être conformes aux normes T 825 06 et
VW 7 50 73. La version de cette norme doit dater d'août 2001 ou être plus
récente.
•Avant toute intervention sur les batteries, tenez compte des avertisse-
ments Ÿ sous « Symboles et avertissements concernant l'utilisation
de la batterie du véhicule », page 239 .
Conseil antipollution
Les batteries contiennent des substances nocives telles que l'acide sulfu-
rique et le plomb. Elles doivent être éliminées conformément à la législation
en vigueur et ne doivent en aucun cas être jetées aux ordures ménagères !
Roues
Généralités
Prévention des dégâts
– Ne franchissez les bordures de trottoirs ou obstacles similaires
que lentement et si possible de face.
– Protégez vos pneus de tout contact avec de l'huile, de la graisse
ou du carburant.
– Vérifiez régulièrement si les pneus ne sont pas endommagés
(trous, entailles, déchirures ou boursouflures). Enlevez les corps
étrangers ayant pénétré dans les sculptures du pneu.
Stockage des pneus
– Identifiez les roues démontées pour conserver le sens de marche
précédent lors de la repose.
– Stockez les roues ou pneus démontés dans un endroit frais et
sec, si possible à l'abri de la lumière.
– Disposez les pneus à la verticale s'ils ne sont pas montés sur des
jantes.
Pneus neufs
Des pneus neufs doivent être rodés Ÿpage 196.
En raison des caractéristiques de conception et du dessin des sculptures, la
profondeur des sculptures des pneus neufs peut être différente suivant la
version et le manufacturier.

Vérification et remises à niveau 242

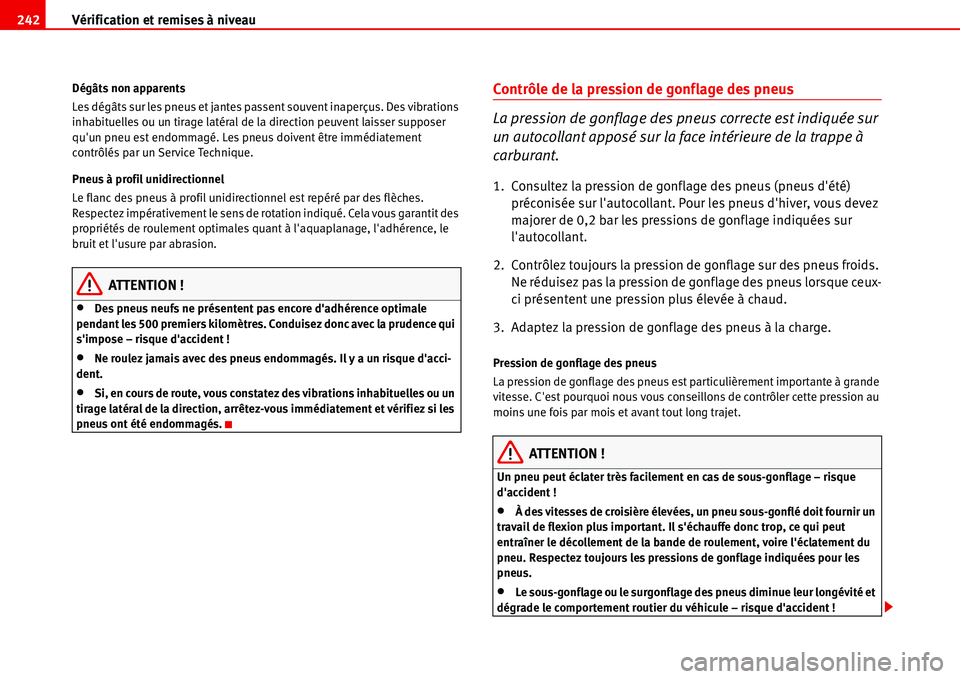

Dégâts non apparents
Les dégâts sur les pneus et jantes passent souvent inaperçus. Des vibrations
inhabituelles ou un tirage latéral de la direction peuvent laisser supposer
qu'un pneu est endommagé. Les pneus doivent être immédiatement
contrôlés par un Service Technique.
Pneus à profil unidirectionnel
Le flanc des pneus à profil unidirectionnel est repéré par des flèches.
Respectez impérativement le sens de rotation indiqué. Cela vous garantit des
propriétés de roulement optimales quant à l'aquaplanage, l'adhérence, le
bruit et l'usure par abrasion.
ATTENTION !
•Des pneus neufs ne présentent pas encore d'adhérence optimale
pendant les 500 premiers kilomètres. Conduisez donc avec la prudence qui
s'impose – risque d'accident !
•Ne roulez jamais avec des pneus endommagés. Il y a un risque d'acci-
dent.
•Si, en cours de route, vous constatez des vibrations inhabituelles ou un
tirage latéral de la direction, arrêtez-vous immédiatement et vérifiez si les
pneus ont été endommagés.
Contrôle de la pression de gonflage des pneus
La pression de gonflage des pneus correcte est indiquée sur
un autocollant apposé sur la face intérieure de la trappe à
carburant.
1. Consultez la pression de gonflage des pneus (pneus d'été)
préconisée sur l'autocollant. Pour les pneus d'hiver, vous devez
majorer de 0,2 bar les pressions de gonflage indiquées sur
l'autocollant.
2. Contrôlez toujours la pression de gonflage sur des pneus froids.
Ne réduisez pas la pression de gonflage des pneus lorsque ceux-
ci présentent une pression plus élevée à chaud.
3. Adaptez la pression de gonflage des pneus à la charge.
Pression de gonflage des pneus
La pression de gonflage des pneus est particulièrement importante à grande
vitesse. C'est pourquoi nous vous conseillons de contrôler cette pression au
moins une fois par mois et avant tout long trajet.
ATTENTION !
Un pneu peut éclater très facilement en cas de sous-gonflage – risque
d'accident !
•À des vitesses de croisière élevées, un pneu sous-gonflé doit fournir un
travail de flexion plus important. Il s'échauffe donc trop, ce qui peut
entraîner le décollement de la bande de roulement, voire l'éclatement du
pneu. Respectez toujours les pressions de gonflage indiquées pour les
pneus.
•Le sous-gonflage ou le surgonflage des pneus diminue leur longévité et
dégrade le comportement routier du véhicule – risque d'accident !

Vérification et remises à niveau243
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

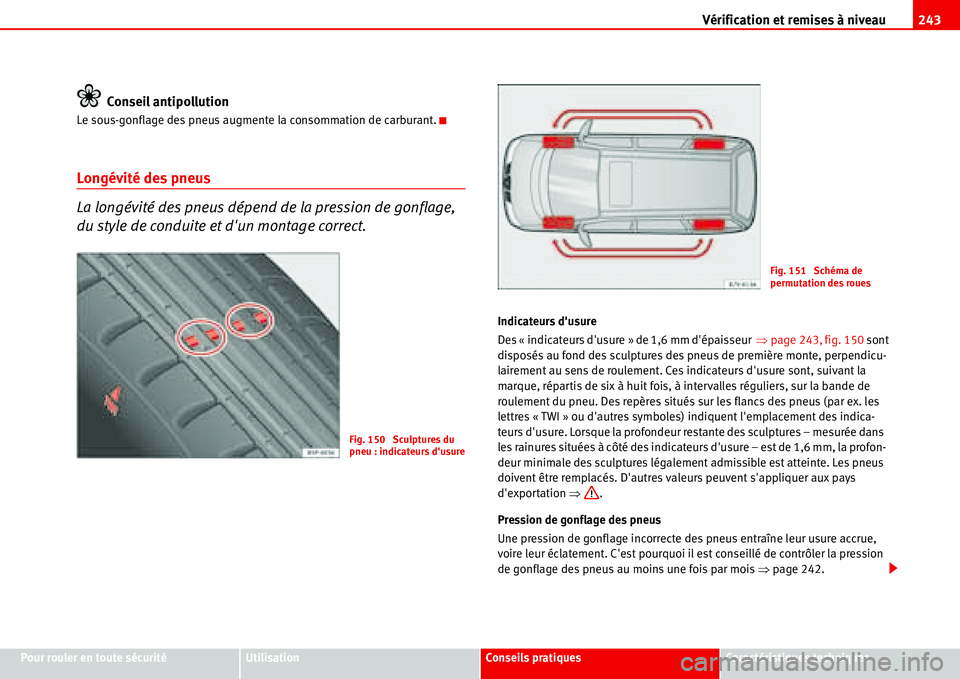

Conseil antipollution
Le sous-gonflage des pneus augmente la consommation de carburant.
Longévité des pneus
La longévité des pneus dépend de la pression de gonflage,
du style de conduite et d'un montage correct.
Indicateurs d'usure
Des « indicateurs d'usure » de 1,6 mm d'épaisseurŸpage 243, fig. 150 sont
disposés au fond des sculptures des pneus de première monte, perpendicu-
lairement au sens de roulement. Ces indicateurs d'usure sont, suivant la
marque, répartis de six à huit fois, à intervalles réguliers, sur la bande de
roulement du pneu. Des repères situés sur les flancs des pneus (par ex. les
lettres « TWI » ou d'autres symboles) indiquent l'emplacement des indica-
teurs d'usure. Lorsque la profondeur restante des sculptures – mesurée dans
les rainures situées à côté des indicateurs d'usure – est de 1,6 mm, la profon-
deur minimale des sculptures légalement admissible est atteinte. Les pneus
doivent être remplacés. D'autres valeurs peuvent s'appliquer aux pays
d'exportation Ÿ.
Pression de gonflage des pneus
Une pression de gonflage incorrecte des pneus entraîne leur usure accrue,
voire leur éclatement. C'est pourquoi il est conseillé de contrôler la pression
de gonflage des pneus au moins une fois par mois Ÿpage 242.
Fig. 150 Sculptures du
pneu : indicateurs d'usure
Fig. 151 Schéma de
permutation des roues

Vérification et remises à niveau 244

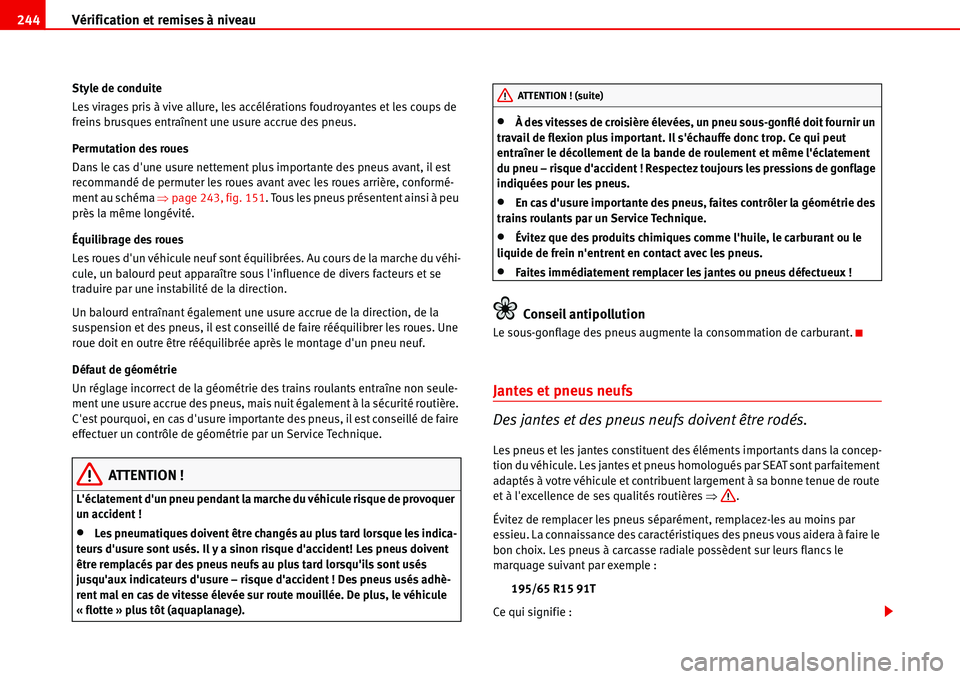

Style de conduite
Les virages pris à vive allure, les accélérations foudroyantes et les coups de
freins brusques entraînent une usure accrue des pneus.
Permutation des roues
Dans le cas d'une usure nettement plus importante des pneus avant, il est
recommandé de permuter les roues avant avec les roues arrière, conformé-
ment au schéma Ÿpage 243, fig. 151. Tous les pneus présentent ainsi à peu
près la même longévité.
Équilibrage des roues
Les roues d'un véhicule neuf sont équilibrées. Au cours de la marche du véhi-
cule, un balourd peut apparaître sous l'influence de divers facteurs et se
traduire par une instabilité de la direction.
Un balourd entraînant également une usure accrue de la direction, de la
suspension et des pneus, il est conseillé de faire rééquilibrer les roues. Une
roue doit en outre être rééquilibrée après le montage d'un pneu neuf.
Défaut de géométrie
Un réglage incorrect de la géométrie des trains roulants entraîne non seule-
ment une usure accrue des pneus, mais nuit également à la sécurité routière.
C'est pourquoi, en cas d'usure importante des pneus, il est conseillé de faire
effectuer un contrôle de géométrie par un Service Technique.
ATTENTION !
L'éclatement d'un pneu pendant la marche du véhicule risque de provoquer
un accident !
•Les pneumatiques doivent être changés au plus tard lorsque les indica-
teurs d'usure sont usés. Il y a sinon risque d'accident! Les pneus doivent
être remplacés par des pneus neufs au plus tard lorsqu'ils sont usés
jusqu'aux indicateurs d'usure – risque d'accident ! Des pneus usés adhè-
rent mal en cas de vitesse élevée sur route mouillée. De plus, le véhicule
« flotte » plus tôt (aquaplanage).
•À des vitesses de croisière élevées, un pneu sous-gonflé doit fournir un
travail de flexion plus important. Il s'échauffe donc trop. Ce qui peut
entraîner le décollement de la bande de roulement et même l'éclatement
du pneu – risque d'accident ! Respectez toujours les pressions de gonflage
indiquées pour les pneus.
•En cas d'usure importante des pneus, faites contrôler la géométrie des
trains roulants par un Service Technique.
•Évitez que des produits chimiques comme l'huile, le carburant ou le
liquide de frein n'entrent en contact avec les pneus.
•Faites immédiatement remplacer les jantes ou pneus défectueux !
Conseil antipollution
Le sous-gonflage des pneus augmente la consommation de carburant.
Jantes et pneus neufs
Des jantes et des pneus neufs doivent être rodés.
Les pneus et les jantes constituent des éléments importants dans la concep-
tion du véhicule. Les jantes et pneus homologués par SEAT sont parfaitement
adaptés à votre véhicule et contribuent largement à sa bonne tenue de route
et à l'excellence de ses qualités routières Ÿ.
Évitez de remplacer les pneus séparément, remplacez-les au moins par
essieu. La connaissance des caractéristiques des pneus vous aidera à faire le
bon choix. Les pneus à carcasse radiale possèdent sur leurs flancs le
marquage suivant par exemple :
195/65 R15 91T
Ce qui signifie :
ATTENTION ! (suite)

Vérification et remises à niveau245
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques 195 Largeur du pneu en mm

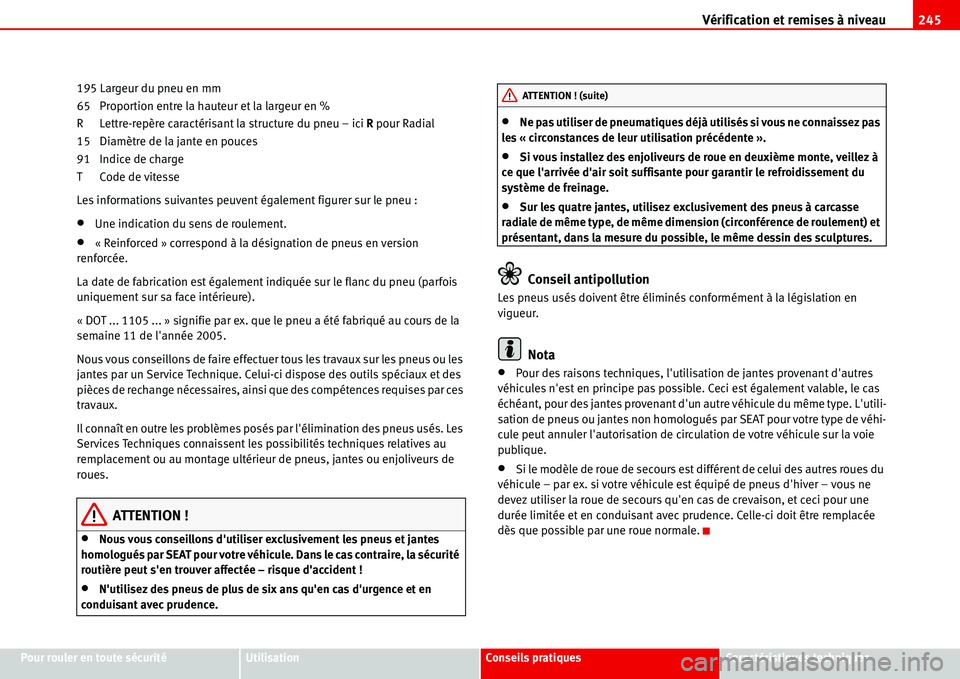

65 Proportion entre la hauteur et la largeur en %
R Lettre-repère caractérisant la structure du pneu – ici R pour Radial
15 Diamètre de la jante en pouces
91 Indice de charge
TCode de vitesse
Les informations suivantes peuvent également figurer sur le pneu :
•Une indication du sens de roulement.
•« Reinforced » correspond à la désignation de pneus en version
renforcée.
La date de fabrication est également indiquée sur le flanc du pneu (parfois
uniquement sur sa face intérieure).
« DOT ... 1105 ... » signifie par ex. que le pneu a été fabriqué au cours de la
semaine 11 de l'année 2005.
Nous vous conseillons de faire effectuer tous les travaux sur les pneus ou les
jantes par un Service Technique. Celui-ci dispose des outils spéciaux et des
pièces de rechange nécessaires, ainsi que des compétences requises par ces
travaux.
Il connaît en outre les problèmes posés par l'élimination des pneus usés. Les
Services Techniques connaissent les possibilités techniques relatives au
remplacement ou au montage ultérieur de pneus, jantes ou enjoliveurs de
roues.
ATTENTION !
•Nous vous conseillons d'utiliser exclusivement les pneus et jantes
homologués par SEAT pour votre véhicule. Dans le cas contraire, la sécurité
routière peut s'en trouver affectée – risque d'accident !
•N'utilisez des pneus de plus de six ans qu'en cas d'urgence et en
conduisant avec prudence.
•Ne pas utiliser de pneumatiques déjà utilisés si vous ne connaissez pas
les « circonstances de leur utilisation précédente ».
•Si vous installez des enjoliveurs de roue en deuxième monte, veillez à
ce que l'arrivée d'air soit suffisante pour garantir le refroidissement du
système de freinage.
•Sur les quatre jantes, utilisez exclusivement des pneus à carcasse
radiale de même type, de même dimension (circonférence de roulement) et
présentant, dans la mesure du possible, le même dessin des sculptures.
Conseil antipollution
Les pneus usés doivent être éliminés conformément à la législation en
vigueur.
Nota
•Pour des raisons techniques, l'utilisation de jantes provenant d'autres
véhicules n'est en principe pas possible. Ceci est également valable, le cas
échéant, pour des jantes provenant d'un autre véhicule du même type. L'utili-
sation de pneus ou jantes non homologués par SEAT pour votre type de véhi-
cule peut annuler l'autorisation de circulation de votre véhicule sur la voie
publique.
•Si le modèle de roue de secours est différent de celui des autres roues du
véhicule – par ex. si votre véhicule est équipé de pneus d'hiver – vous ne
devez utiliser la roue de secours qu'en cas de crevaison, et ceci pour une
durée limitée et en conduisant avec prudence. Celle-ci doit être remplacée
dès que possible par une roue normale.
ATTENTION ! (suite)

Vérification et remises à niveau 246

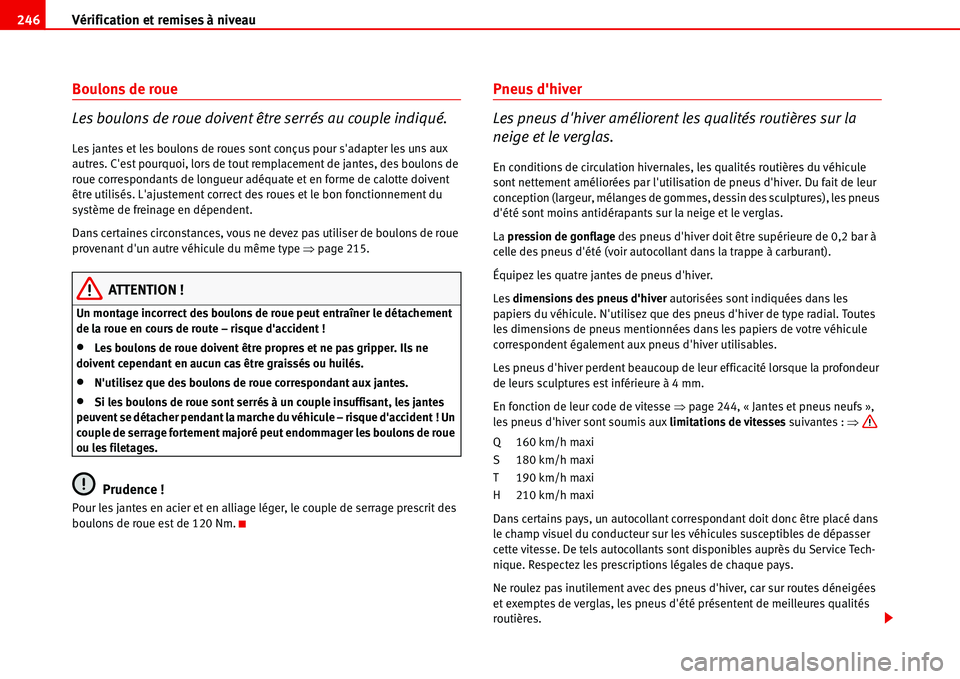

Boulons de roue
Les boulons de roue doivent être serrés au couple indiqué.
Les jantes et les boulons de roues sont conçus pour s'adapter les uns aux
autres. C'est pourquoi, lors de tout remplacement de jantes, des boulons de
roue correspondants de longueur adéquate et en forme de calotte doivent
être utilisés. L'ajustement correct des roues et le bon fonctionnement du
système de freinage en dépendent.
Dans certaines circonstances, vous ne devez pas utiliser de boulons de roue
provenant d'un autre véhicule du même type Ÿpage 215.
ATTENTION !
Un montage incorrect des boulons de roue peut entraîner le détachement
de la roue en cours de route – risque d'accident !
•Les boulons de roue doivent être propres et ne pas gripper. Ils ne
doivent cependant en aucun cas être graissés ou huilés.
•N'utilisez que des boulons de roue correspondant aux jantes.
•Si les boulons de roue sont serrés à un couple insuffisant, les jantes
peuvent se détacher pendant la marche du véhicule – risque d'accident ! Un
couple de serrage fortement majoré peut endommager les boulons de roue
ou les filetages.
Prudence !
Pour les jantes en acier et en alliage léger, le couple de serrage prescrit des
boulons de roue est de 120 Nm.
Pneus d'hiver
Les pneus d'hiver améliorent les qualités routières sur la
neige et le verglas.
En conditions de circulation hivernales, les qualités routières du véhicule
sont nettement améliorées par l'utilisation de pneus d'hiver. Du fait de leur
conception (largeur, mélanges de gommes, dessin des sculptures), les pneus
d'été sont moins antidérapants sur la neige et le verglas.
La pression de gonflage des pneus d'hiver doit être supérieure de 0,2 bar à
celle des pneus d'été (voir autocollant dans la trappe à carburant).
Équipez les quatre jantes de pneus d'hiver.
Les dimensions des pneus d'hiver autorisées sont indiquées dans les
papiers du véhicule. N'utilisez que des pneus d'hiver de type radial. Toutes
les dimensions de pneus mentionnées dans les papiers de votre véhicule
correspondent également aux pneus d'hiver utilisables.
Les pneus d'hiver perdent beaucoup de leur efficacité lorsque la profondeur
de leurs sculptures est inférieure à 4 mm.
En fonction de leur code de vitesse Ÿpage 244, « Jantes et pneus neufs »,
les pneus d'hiver sont soumis aux limitations de vitesses suivantes : Ÿ
Q 160 km/h maxi
S 180 km/h maxi
T 190 km/h maxi
H 210 km/h maxi
Dans certains pays, un autocollant correspondant doit donc être placé dans
le champ visuel du conducteur sur les véhicules susceptibles de dépasser
cette vitesse. De tels autocollants sont disponibles auprès du Service Tech-
nique. Respectez les prescriptions légales de chaque pays.
Ne roulez pas inutilement avec des pneus d'hiver, car sur routes déneigées
et exemptes de verglas, les pneus d'été présentent de meilleures qualités
routières.

Vérification et remises à niveau247
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques En cas de crevaison, tenez compte de la remarque concernant la roue de

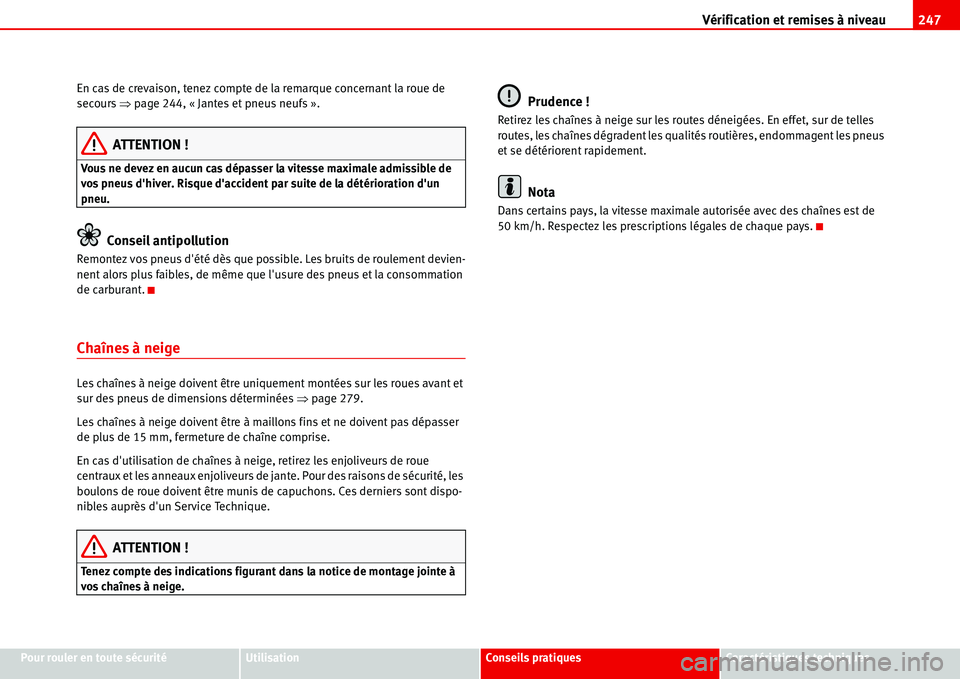

secours Ÿpage 244, « Jantes et pneus neufs ».
ATTENTION !
Vous ne devez en aucun cas dépasser la vitesse maximale admissible de
vos pneus d'hiver. Risque d'accident par suite de la détérioration d'un
pneu.
Conseil antipollution
Remontez vos pneus d'été dès que possible. Les bruits de roulement devien-
nent alors plus faibles, de même que l'usure des pneus et la consommation
de carburant.
Chaînes à neige
Les chaînes à neige doivent être uniquement montées sur les roues avant et
sur des pneus de dimensions déterminées Ÿpage 279.
Les chaînes à neige doivent être à maillons fins et ne doivent pas dépasser
de plus de 15 mm, fermeture de chaîne comprise.
En cas d'utilisation de chaînes à neige, retirez les enjoliveurs de roue
centraux et les anneaux enjoliveurs de jante. Pour des raisons de sécurité, les
boulons de roue doivent être munis de capuchons. Ces derniers sont dispo-
nibles auprès d'un Service Technique.
ATTENTION !
Tenez compte des indications figurant dans la notice de montage jointe à
vos chaînes à neige.
Prudence !
Retirez les chaînes à neige sur les routes déneigées. En effet, sur de telles
routes, les chaînes dégradent les qualités routières, endommagent les pneus
et se détériorent rapidement.
Nota
Dans certains pays, la vitesse maximale autorisée avec des chaînes est de
50 km/h. Respectez les prescriptions légales de chaque pays.

Faites-le vous-même 248

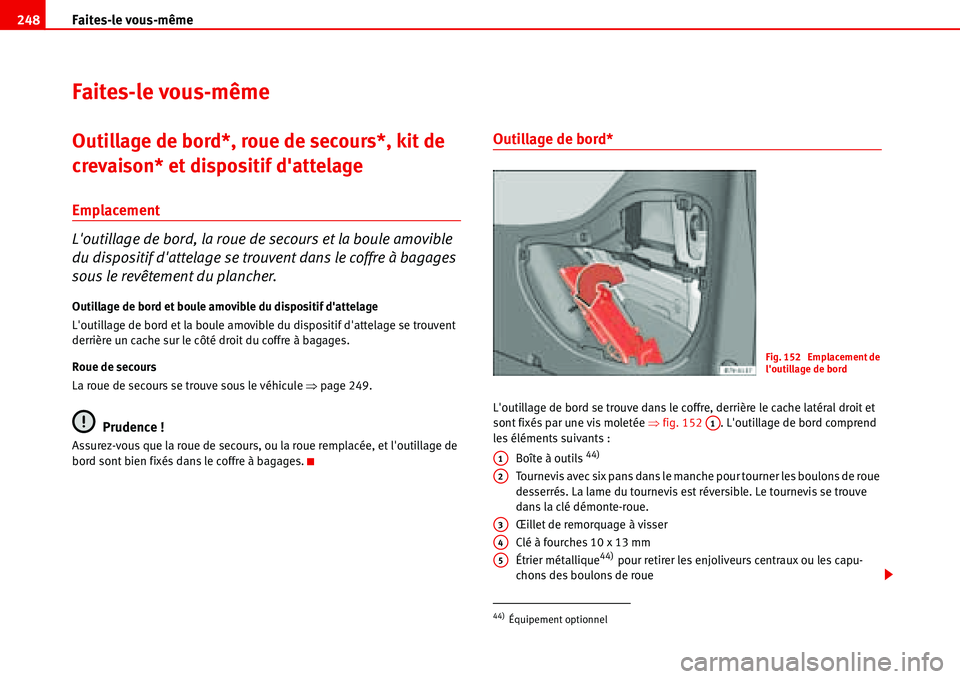

Faites-le vous-même
Outillage de bord*, roue de secours*, kit de
crevaison* et dispositif d'attelage
Emplacement
L'outillage de bord, la roue de secours et la boule amovible
du dispositif d'attelage se trouvent dans le coffre à bagages
sous le revêtement du plancher.
Outillage de bord et boule amovible du dispositif d'attelage
L'outillage de bord et la boule amovible du dispositif d'attelage se trouvent
derrière un cache sur le côté droit du coffre à bagages.
Roue de secours
La roue de secours se trouve sous le véhicule Ÿpage 249.
Prudence !
Assurez-vous que la roue de secours, ou la roue remplacée, et l'outillage de
bord sont bien fixés dans le coffre à bagages.
Outillage de bord*
L'outillage de bord se trouve dans le coffre, derrière le cache latéral droit et
sont fixés par une vis moletée Ÿfig. 152 . L'outillage de bord comprend
les éléments suivants :
Boîte à outils
44)
Tournevis avec six pans dans le manche pour tourner les boulons de roue
desserrés. La lame du tournevis est réversible. Le tournevis se trouve
dans la clé démonte-roue.
Œillet de remorquage à visser
Clé à fourches 10 x 13 mm
Étrier métallique
44) pour retirer les enjoliveurs centraux ou les capu-
chons des boulons de roue
44)Équipement optionnel
Fig. 152 Emplacement de
l'outillage de bord
A1
A1
A2
A3
A4
A5
